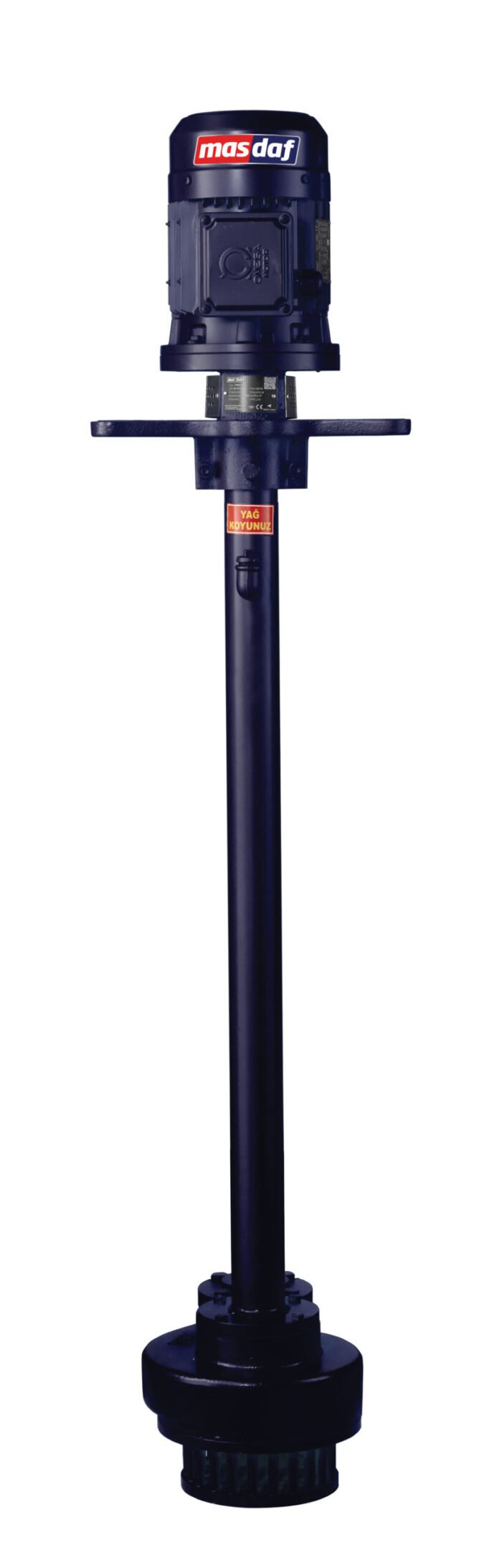

PSP Serisi
Düşey Milli Kimyasal Atık Pompaları
- Tek kademeli, açık ya da vortex tipi çarklı düşey milli proses pompalarıdır.
- PSP tipi pompaların çarkları mile kama ile bağlanmıştır. Ters yönde dönmesinin engellenmesi için kilit mekanizmasına sahiptir.
- Çarklar ISO G 3 ‘e göre dengelenmiştir. Arka kanatlara sahip çark ile eksenel itki azaltılmakta ve katı tanelerin girmesi engellenmektedir.
- Süzgeç delikleri büyük katı parçacıkların girişini engelleyecek şekilde boyutlandırılmıştır. Bu sayede pompanın tıkanması engellenir.
Açıklama
TEKNİK ÖZELLİKLER
| Basma Flanşı | DN 32 – DN 50 |
| Çalışma Basıncı | 6 Bar |
| Çark Çapı | Ø 120 – Ø 150 |
| Debi (Q) | 3 – 100 m3/saat |
| Hız | 1000 – 3600 dev/dak. |
| Sıcaklık | 900 C |
| Manometrik Yükseklik | 15 – 50 m |
Ek bilgi
| Marka |
Masdaf |
|---|
Uygulama Alanları
Düşey Milli Kimyasal Atık Pompaları
PSP Serisi pompalar;
Lifli atık su
Endüstriyel tesisler
Endüstriyel atık sıvılar
Tank Tahliyesi
Korozif sıvılar
Gemilerde sintine suyu boşaltma
Kimyasal sıvıların pompajında kullanılır.
