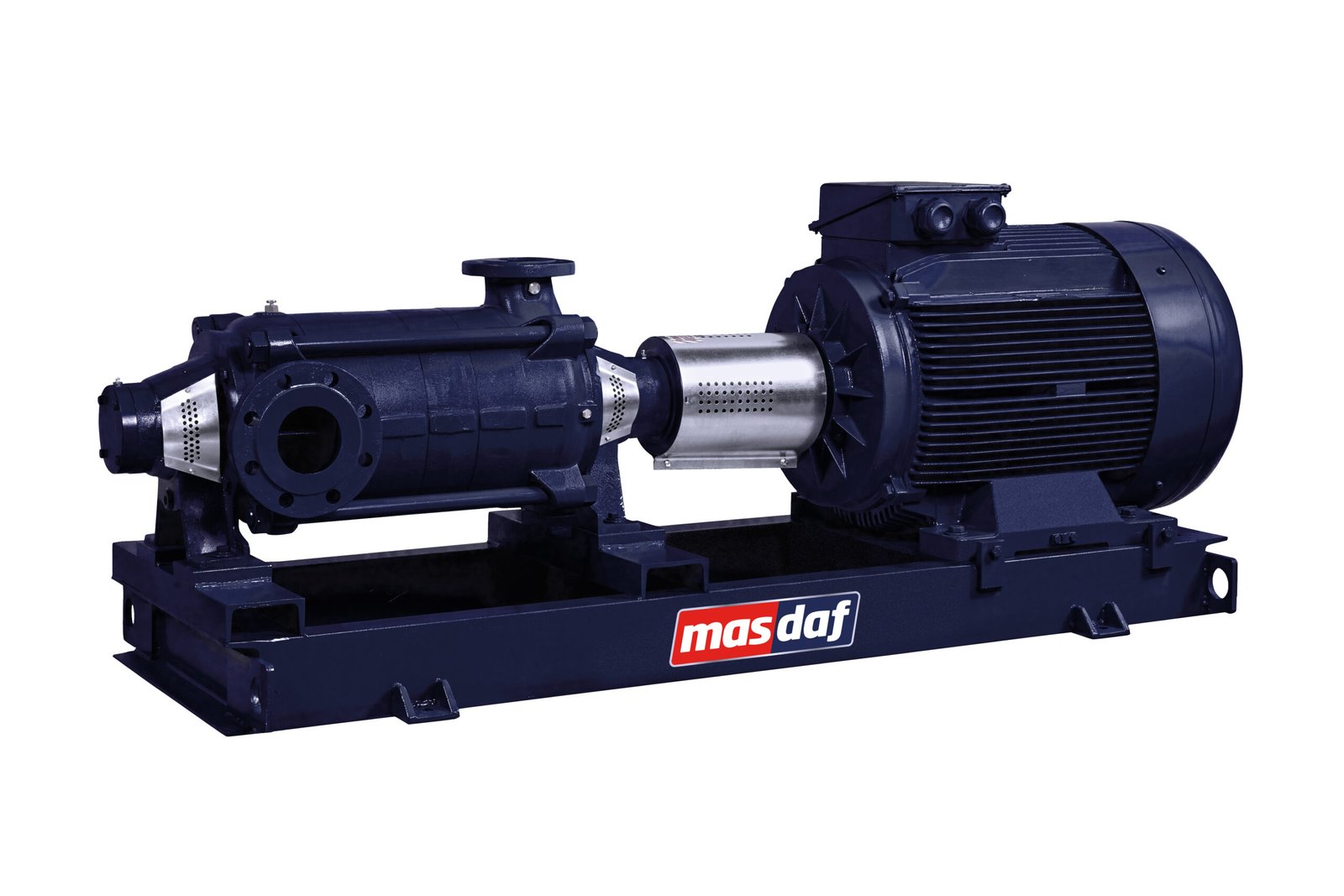

OMK Serisi
Yüksek Basınçlı Kademeli Santrifüj Pompalar
OMK serisi pompalar yatay eksenli, kademe gövdeleri ayrılabilen, çok kademeli, kendinden emiş özelliği olmayan, santrifüj pompalardır.
Pompa çarkları dinamik olarak dengelenmiş, tek girişli, kapalı tipteki çarklardır, çarkları taşıyan mil iki taraftan yataklanmıştır. İstenen çalışma noktası için çarklar tıraşlanabilmektedir.
Eksenel kuvvetin dengelenmesi denge delikleriyle yapılmaktadır. Kalan dengelenmemiş eksenel kuvvet ise bilyalı rulmanlar tarafından taşınmaktadır.
İsteğe bağlı olarak değiştirilebilir aşınma halkası uygulamaları mevcuttur.
OMK serisi 32, 40, 50, 65 ve 80 olmak üzere 5 tipten oluşmaktadır. Kademe sayısı 2 ila 14 arasında değişmektedir.
Açıklama
| Emme Flanşları | DN 50…DN 125 (PN 40) (DIN2535) |
| Basma Flanşları | DN 32…DN 80 (PN 40) (DIN 2535) |
| İşletme Basıncı | 40 Bar |
| Kademe Sayısı | 2 – 14 |
| Debi Aralığı | 5 – 220 m³/h |
| Man. Yükseklik | 30 – 400 m |
| Sıc. Aralığı | 10 – 140 °C; Mek. Sal. |
| -10 – 110 °C; Yum. Sal. | |
| Devir Sınırı | 3600 d/d. |
Ek bilgi
| Marka |
Masdaf |
|---|
Uygulama Alanları
Yüksek Basınçlı Kademeli Santrifüj Pompalar
- Temiz veya çok az kirlenmiş suların pompalandığı;
- İçme suyu şebekelerinde.
- Yüksek binalarda, sanayide kullanılan basınçlandırma sistemlerinde.
- Su arıtma tesislerinde.
- Yangın söndürme sistemlerinde.
- Kazan besi ve kondens sistemlerinde.
- Sağlık ve temizleme sektörlerinde.
- Her türlü endüstriyel uygulamalarda.
- Su dağıtım sistemlerinde.
- Gemicilik, maden, enerji sektörlerinde.
- Sulama sistemlerinde.
- Merkezi ısıtma sistemlerinde.
