NMM Serisi
Uçtan Emişli Monoblok Santrifüj Pompalar
- Salyangozlu, tek kademeli, uçtan emişli monoblok tipte santifüj pompalardır. Standart olarak kapalı çarklı ve mekanik salmastralı üretilmektedir.
- Temel boyutlar ve anma debileri DIN 24255 ve EN 733’de önerilen değerlerle uyumludur.
- Flanşlar ISO 7005–2, DIN 2533 standartlarına uygun PN 16 basınç sınıfı içindedir.
- Çark üzerine etki eden eksenel kuvvet aşınma halkası ve dengeleme delikleri aracılığıyla dengelenmektedir.
- Motor ve pompa iki ayrı ünite olup, iki ayrı mil mevcuttur. Motor mili pompa miline geçme olarak imal edilmektedir. Fakat belli bir gücün üzerindeki motorlar için pompa ile motor mili ayrı bir kaplinle bağlanmaktadır.
Açıklama
| Emme Flanşı | DN 50… DN 150 |
| Basma Flanşı | DN 32…DN 125 |
| İşletme Basıncı | 10 Bar |
| Gövde Test Basıncı | 13 Bar |
| Çalışma Sıcaklığı | -25 – 120°C |
| Çark Çapı ø | 123…428 mm ø |
| Hız Aralığı | 1450 – 2900 d/d |
| Debi Aralığı | 5 – 400 m³ / h |
| Man. Yük. Aralığı | 4 – 110 m |
Ek bilgi
| Marka |
Masdaf |
|---|
Uygulama Alanları
Uçtan Emişli Norm Santrifüj Pompalar
- Su tedarik ve terfi
- Sulama, yağmurlama, drenaj işlemlerinde.
- Depolu
- Isıtma soğutma sistemlerindeki sıcak-soğuk su sirkülasyon
- Kondens suyu basılmasında.
- Havuz suyu sirkülasyon
- Tıbbi ve hijyenik
- Endüstriyel ve domestik sıvı basma işlemlerinde.
Denizcilik sektöründe
İlgili ürünler

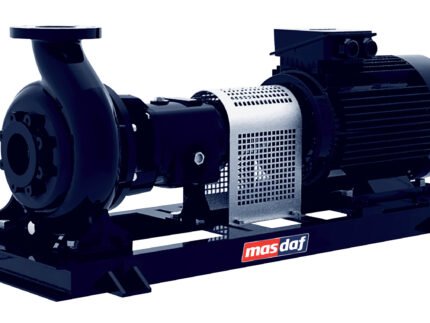

EnduroPro Serisi
Tek Kademeli Yatay Tip Kanalizasyon ve Atıksu Pompaları
Özel çark tasarımları ile değişik alanlarda kullanım olanağı ve
çark yapılarına bağlı olarak farklı atıksu çeşitlerinin basılabilme
özelliği vardır.
• Pompalarımız, modern döküm ve imalat teknolojisi ile üretilmiş olup uygulama alanlarına göre ve müşteri taleplerine göre farklı
malzemelerden de imal edilebilmektedir.
• Geri Çekmeli Dizayn sayesinde kolay bakım ve onarım için boru
tesisatı sökülmeden pompanın dönen parçalarını değiştirme imkânı
vardır.
• Mono blok, kaplinli, kayış tahrikli ve dikey montaj gibi çeşitli
montaj seçenekleri mümkündür.
KYP Serisi
Santrifüj Kızgın Yağ Pompaları
- Tek kademe, uçtan emişli santrifüj pompalardır.
- Ana pompa boyutları DIN 24256’e göredir.(ISO 2858).
- Tek girişli, kapalı tipte çark kullanılmaktadır.
- Salmastraya gelen basıncı düşürmek ve eksenel kuvveti dengelemek amacıyla, çarkların arkasında radyal kanatlar bulunmaktadır.
- Pompa ve motor birbirine esnek kaplin vasıtasıyla ortak bir şase üzerine bağlanmaktadır.
- Pompanın bakımı çok kolaydır. Mil ve diğer dönen parçalar emme ve basma tesisatına dokunulmadan kolaylıkla alınabilir.
- Ortak parça sayısı maksimum düzeyde olduğundan yedek parça bulunması ve stoku kolaylaşmaktadır.
- Tasarımı dışarıdan bir soğutma gereksinimini ortadan kaldıracak şekildedir. Doğal konveksiyon nedeniyle pompanın sıcaklığı gövdeden rulman yatağına doğru soğumaktadır.
NM Serisi
Uçtan Emişli Norm Santrifüj Pompalar
- Tek kademeli, uçtan emişli, santrifüj.
- Temel boyutlar, TS EN 733 normuna uygun. Normun kapsadığı 25 tip pompaya ek olarak tasarlanmış 20 ek tiple beraber toplam 45 pompalık seri.
- Tek emişli, kapalı çark, eksenel yüke karşı denge delikleri ve aşınma halkalarıyla dengelenmiş, dinamik olarak balansı alınmıştır.
- Pompa motor bağlantısı standart olarak ortak bir şasi üzerinde esnek kaplin kullanılarak yapılmaktadır.
- Pompa tesisattan, salyangoz gövdesi tesisata bağlı kalacak şekilde ayrılabildiğinden bakım onarım işlemleri kolayca yapılabilmektedir.
- Uzatmalı kaplin kullanılması, ayrıca pompanın motoru ya da salyangozu hareket ettirmeden ayrılabilmesine olanak vermektedir.
- Tasarıma esas parça değiştirilebilirliği ilkesi benimsendiğinden tüm seride sadece 5 yatak ve 6 mil tipi kullanılmaktadır. Böylece yedek parça tedariği hızlandırılmıştır.

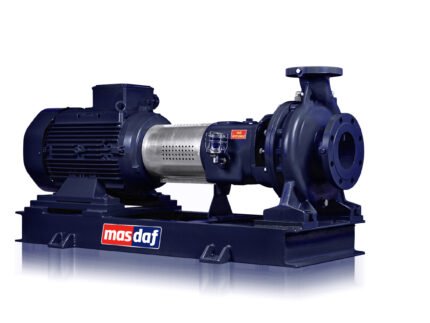

NME Serisi
