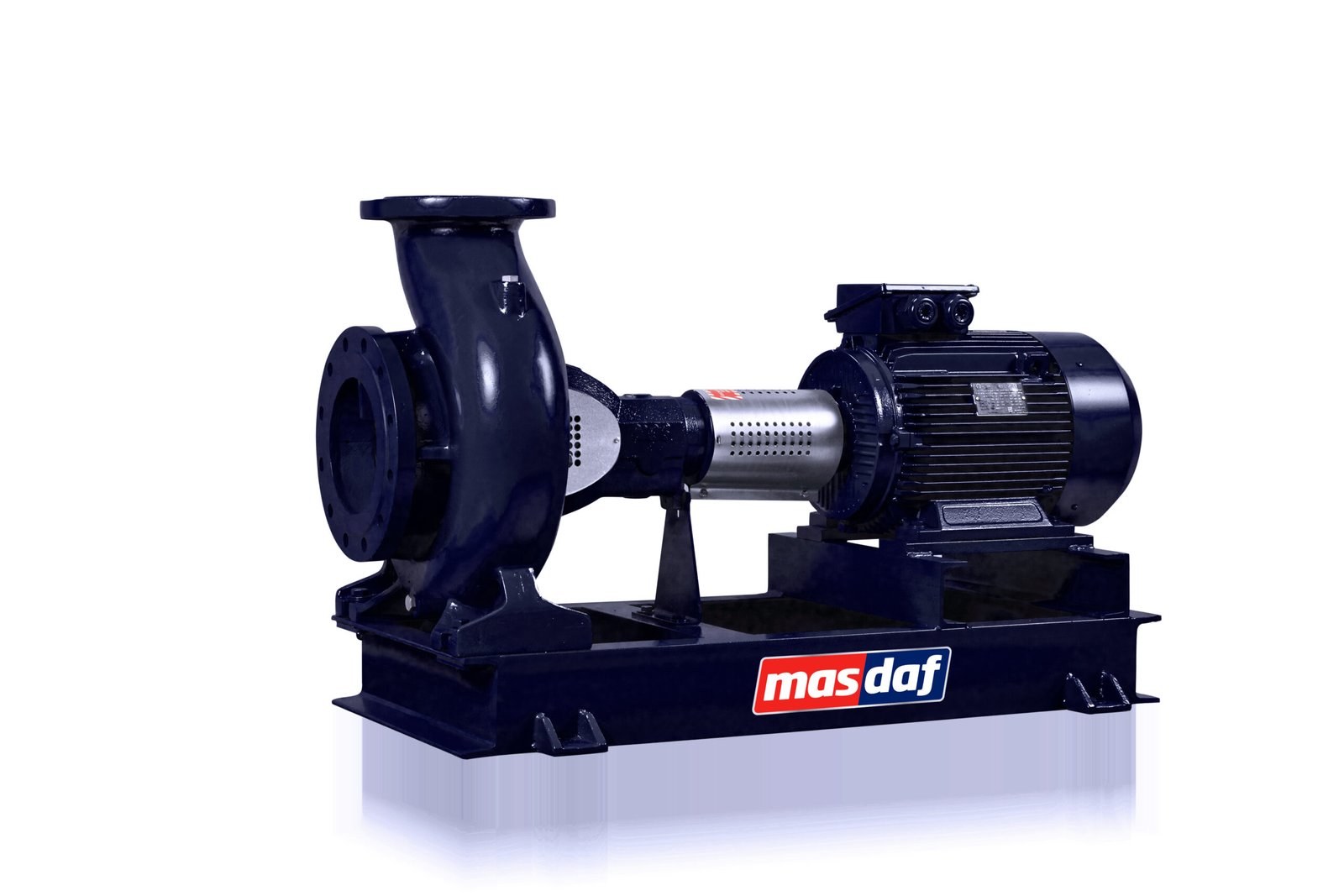

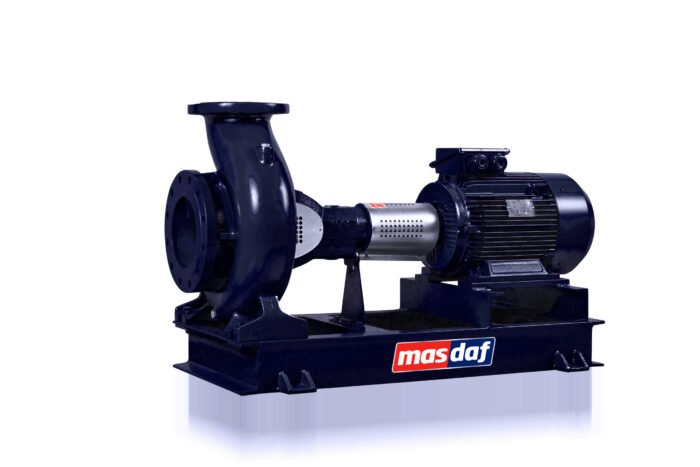

NM Serisi
Uçtan Emişli Norm Santrifüj Pompalar
- Tek kademeli, uçtan emişli, santrifüj.
- Temel boyutlar, TS EN 733 normuna uygun. Normun kapsadığı 25 tip pompaya ek olarak tasarlanmış 20 ek tiple beraber toplam 45 pompalık seri.
- Tek emişli, kapalı çark, eksenel yüke karşı denge delikleri ve aşınma halkalarıyla dengelenmiş, dinamik olarak balansı alınmıştır.
- Pompa motor bağlantısı standart olarak ortak bir şasi üzerinde esnek kaplin kullanılarak yapılmaktadır.
- Pompa tesisattan, salyangoz gövdesi tesisata bağlı kalacak şekilde ayrılabildiğinden bakım onarım işlemleri kolayca yapılabilmektedir.
- Uzatmalı kaplin kullanılması, ayrıca pompanın motoru ya da salyangozu hareket ettirmeden ayrılabilmesine olanak vermektedir.
- Tasarıma esas parça değiştirilebilirliği ilkesi benimsendiğinden tüm seride sadece 5 yatak ve 6 mil tipi kullanılmaktadır. Böylece yedek parça tedariği hızlandırılmıştır.
Açıklama
| Emme Flanşı | DN 50… DN 400 |
| Basma Flanşı | DN 32…DN 350 |
| İşletme Basıncı | 10 Bar |
| Gövde Test Basıncı | 13 Bar |
| Çalışma Sıcaklığı | -25 – 130°C |
| Çark Çapı ø | 160…500 mm ø |
| Hız Aralığı | 1000 – 3600 d/d |
| Debi Aralığı | 5 – 3500 m³ / h |
| Man. Yük. Aralığı | 4 – 105 m |
Ek bilgi
| Marka |
Masdaf |
|---|
Uygulama Alanları
Uçtan Emişli Norm Santrifüj Pompalar
- Su tedarik ve terfi merkezlerinde
- Sulama, yağmurlama, drenaj işlemlerinde
- Depolu sistemlerde
- Isıtma soğutma sistemlerindeki sıcak-soğuk su sirkülasyon devrelerinde
- Kondens suyu basılmasında
- Havuz suyu sirkülasyon devrelerinde
- Tıbbi ve hijyenik uygulamalarda
- Endüstriyel ve domestik sıvı basma işlemlerinde
- Denizcilik sektöründe
