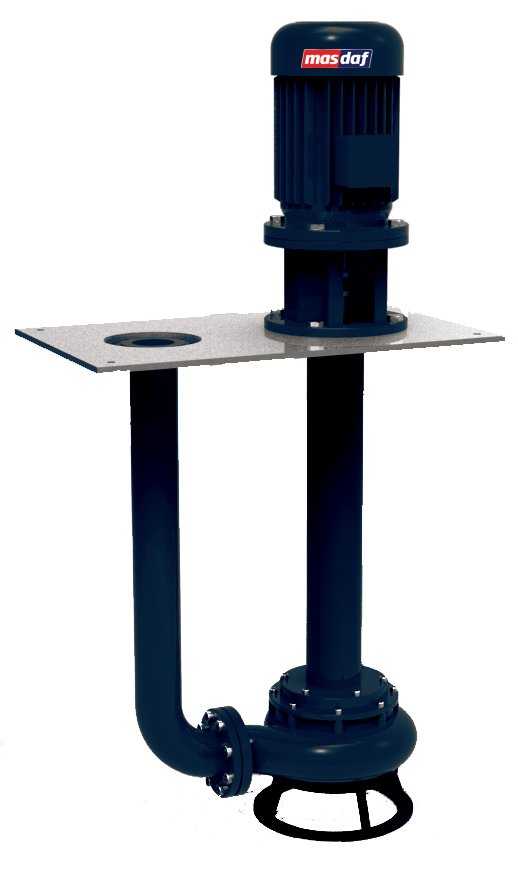

MDP Serisi
Kolonlu Çukur Pompaları
MDP serisi pompalar, tek kademeli, açık, kapalı ya da vorteks tipi çarklı düşey milli atık su pompalarıdır.
- Gövde radyal basma ağzına sahiptir. Gövde ve rulman sabitleyicisi sayesinde kolon, emme kapağı ve rulman arasındaki paralel doğrulama sağlanmaktadır.
- Opsiyonel çark ve salyangoz gövde tasarımı ile katı ve lifli partikülleri rahatlıkla içerisinden geçirebilir.
- Boru uzunluğu arttıkça mil yapısını daha rijit yapmak için ekstra ara rulmanlar kullanılır. Mili dış etkenlerden koruyan çelik sütun, pompa tarafında mekanik salmastra ile korunur ve sıvının rulmanlara ve mil yüzeyine ulaşmasını engeller.
- Radyal yükler için pompa giriş bölgesinde rulmanlı yataklama yapılmıştır.
- Pompa çarkları ISO 1940/1 – 6.3 ‘e göre dinamik olarak dengelenmiştir.
Açıklama
TEKNİK ÖZELLİKLER
| Basma Flanşı | DN 200 ‘e kadar |
| Çalışma Basıncı | 10 Bar (16 Bar) |
| Çark Çapı | Ø 120 – Ø 380 |
| Debi (Q) | 10 – 800 m3 / saat |
| Hız | 1450 dev/dak. |
| Sıcaklık | 900 C ‘ye kadar |
| Manometrik Yükseklik | 35 m |
Ek bilgi
| Marka |
Masdaf |
|---|
Uygulama Alanları
Kolonlu Çukur Pompaları
MDP Serisi pompalar;
- Endüstriyel tesisler,
- Endüstriyel atık sıvılar
- Kimyasal sıvılar
- Arıtma tesisleri
- Dökümhaneler
- Kömürlü termik santraller
- Demir çelik endüstrisi
- Petrokimya endüstrisi
- Temiz su, atık su, yağ, emülsiyon ve çamur drenajı
- Çamur, lif ve katı partikül içeren sıvıların transferinde kullanılmaktadır.
