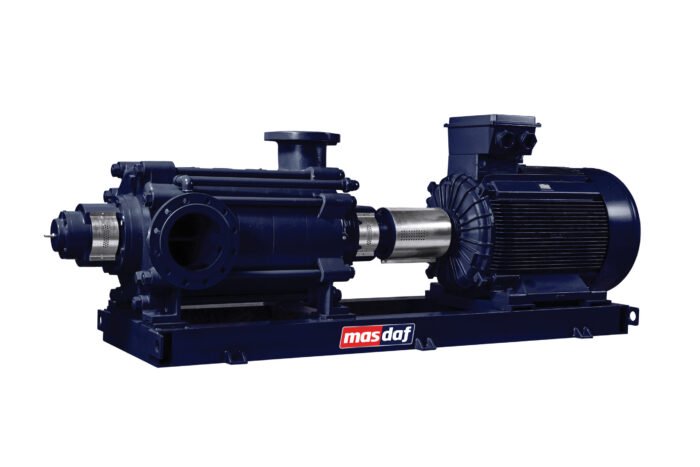

KME Serisi
Yüksek Basınçlı Kademeli Santrifüj Pompalar
- KME serisi pompalar, yatay eksenli, radyal ayrılabilir kademe gövdeli, kademeli tip santrifüj pompalardır. Kendinden emiş yapmaz. Tek emişlidir.
- Çarklar yataklar arasında konumlandırılmış olup kapalı tiptirler ve dinamik olarak balansı alınmıştır. Çark çapı tornalanarak çalışma noktası ayarlaması yapılmaktadır.
- Eksenel kuvveti dengelemek için çark arkalarında aşınma halkaları ve dengeleme delikleri kullanılmaktadır. Yüksek basınca ulaşılan kademeler için dengeleme diski-tamburu uygulamaları yapılmaktadır.
- KME serisi kademe sayısı dönme hızı ve ulaşılan maksimum basınca bağlı olarak 2–15 kademe arasında üretilen 5 ayrı tipten oluşmaktadır (KME 80, 100, 125, 150, 200)
Açıklama
TEKNİK ÖZELLİKLER
| Emme Flanşı | DN 100…DN 250 (PN 16) |
| Basma Flanşı | DN 80…DN 200 (PN 40) |
| Çalışma Basıncı | 40 Bar (Maksimum) |
| Devir | 1450 -1750 d/d KME 80 için 3000-3600 d/d |
| Kademe Sayısı | 2 – 15 |
| Debi Aralığı | 30 – 800 m³ / h |
| Man. Yük. Aralığı | 30 – 500 m |
| 300-500 m aralığı için lütfen MAS DAF MAKİNA SAN. A.Ş.’ye danışınız. | |
Ek bilgi
| Marka |
Masdaf |
|---|
Uygulama Alanları
Yüksek Basınçlı Kademeli Santrifüj Pompalar
Temiz veya az miktarda kirlenmiş sıvıların pompalandığı:
- Terfi merkezleri,
- Yüksek binalarda su temininde,
- Su arıtma-işlemede,
- Endüstriyel yıkamada,
- Yangın söndürme istasyonlarında,
- Kazan besi ve kondens suyu transferinde,
- Sağlık, hijyenik uygulamalarda,
- Endüstriyel ve kamusal uygulamalarda,
- Su dağıtım şebekelerinde,
- Gemi, madencilik sektörlerinde, enerji santrallerinde,
- Tarımsal sulama sistemlerinde,
- Merkezi ısıtma sistemlerinde,
